數顯觸摸屏萬能試驗機安裝常見問題及解答
文章出處：濟南思達人氣：發表時間：2021-08-23

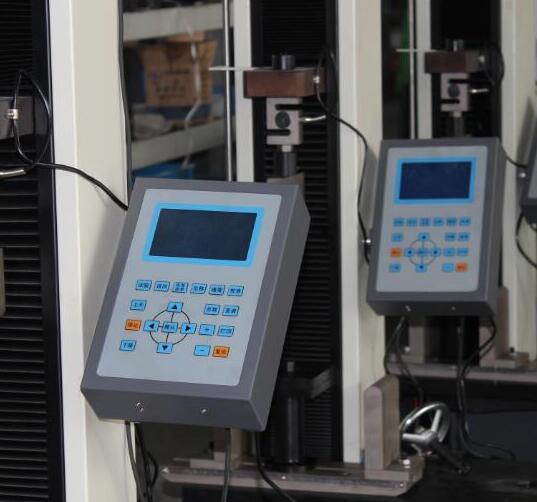

數顯觸摸屏萬能試驗機控制器由主控板，鍵盤，顯示器組成，顯示器為觸摸屏，如下圖所示，主控板采集力和位移信號，根據試驗規程，驅動電機運動，得出要求的結果，該主控板采用ARM系列32位處理器，功能強大，運算速度快，下面將根據信號接線具體說明。
萬能試驗機液晶顯示器能實時顯示試驗曲線和多個測試結果，可連接多種型號的針打或熱敏微型打印機打印試驗曲線和試驗結果，驅動電機類型繁多，如直流調速器，步進電機，伺服電機，變頻器，比例閥等。既可用于工廠生產車間的惡劣環境也可用于實驗室的清潔環境，操作起來快速靈活。
常見問題及解答
1.問：電機轉向是反的，點上升按鈕，橫梁實際是下降。
答：解決辦法有兩種，一是改變軟件配置，二是改變接線，下面分別詳細說明。
改變電機驅動器，隨電機類型而不同；
A. 交流伺服電機：進入伺服驅動器參數設置，其中必有一項名稱為“脈沖輸入邏輯取反”，改變該項的值即可，絕對不允許改變輸出到電機的三根線序（U,V,W）。不同廠家的伺服驅動器參數設置方法不同，請參看伺服驅動器說明書。
B. 兩相步進電機：輸出到電機的兩對線(A+,A-) (B+,B-),顛倒任意一對的線序即可，兩對同時顛倒等于不顛倒。
C. 三相步進電機： 輸出到電機的三根線（U,V,W）,顛倒其中的任意兩根。
D. 變頻器：輸出到電機的三根線（U,V,W）,顛倒其中的任意兩根。
E. 直流電機：勵磁線圈或電樞線圈，顛倒任意一對的線序即可，兩對同時顛倒等于不顛倒。
F. 兩位四通比例閥：顛倒與其串行到油路的三位四通換向閥的兩個電磁線圈。
G. 三位四通比例閥：顛倒比例閥的兩個電磁線圈。
2. 問：力不準。
答：一、請重新標定力，參看前述力的標定方法。
二、力傳感器壞，更換力傳感器。
3. 問：位移不準。
答：請重新標定位移，參看前述位移的標定方法。
4. 問：當加力時，力為負值。
答：需交換力傳感器的方向，方法有兩種。
方法一：軟件配置：每一試樣方法里，都有設置參數力換向，若為1該為0.
方法二、在傳感器的四根接線中分為V+,V-,S+,S-,V表示電源，S表示信號，交換V+和V-;或者交換S+和S-,兩對同時交換等于不交換。
5. 問：加力時大變形引伸計為負。
答：需交換光電編碼器的方向，方法有兩種：
方法一、軟件配置，改變標定參數22的值，若原來為0則該為1，若原來為1該為0.
方法二：實際對換大變形引伸計光電編碼器A,B信號線。
6. 問：標速度時，顯示的實測速度感覺不對。
答：位移不正確，請先標位移再標速度。
